[댕댕어디가] MSA 아키텍처 전환기(5) - 서비스간 비동기 통신 (kafka 연결)

이번 시간에는, 지역별 방문 횟수 증가 로직에 필요한 통신을 연결해 보겠습니다.



지역별 방문 횟수 증가 로직

: 유저가 A라는 지역의 A1 시설을 방문하면, 이를 인증하기 위해 실시간 리뷰를 작성하여 방문 횟수를 증가시킵니다. 이때, A 지역에서 방문 횟수가 가장 많은 유저가 땅의 주인이됩니다.



service별 역할

• 유저 실시간 리뷰 작성 요청 -> project-service 에서 실시간 리뷰 저장 -> region-service에서 방문 횟수 증가 및 새로운 땅의 주인 판별



통신이 필요한 부분

projdect-service에서 실시간 리뷰를 저장한 후, 방문 횟수를 증가시키기 위해 region-service에 요청을 전달해야합니다.



1. Kafka 클러스터 구성

kafka 클러스터 구성 과정에 대해서는 간략히 아래에 첨부해두겠습니다.



 [ 더보기 + 확인 ] Kafka 클러스터 구성 🔽

kafka 클러스터 구성



로컬에 띄우기 위해 도커를 이용하여 클러스터를 구성하였습니다.



1. docker-compose.yml 파일 구성

* kraft를 이용하였습니다.

* 3개의 카프카 브로커와 카프카UI 서비스를 구성하였습니다.



2. docker-compose.yml 파일 실행, 설치

docker-compose up -d

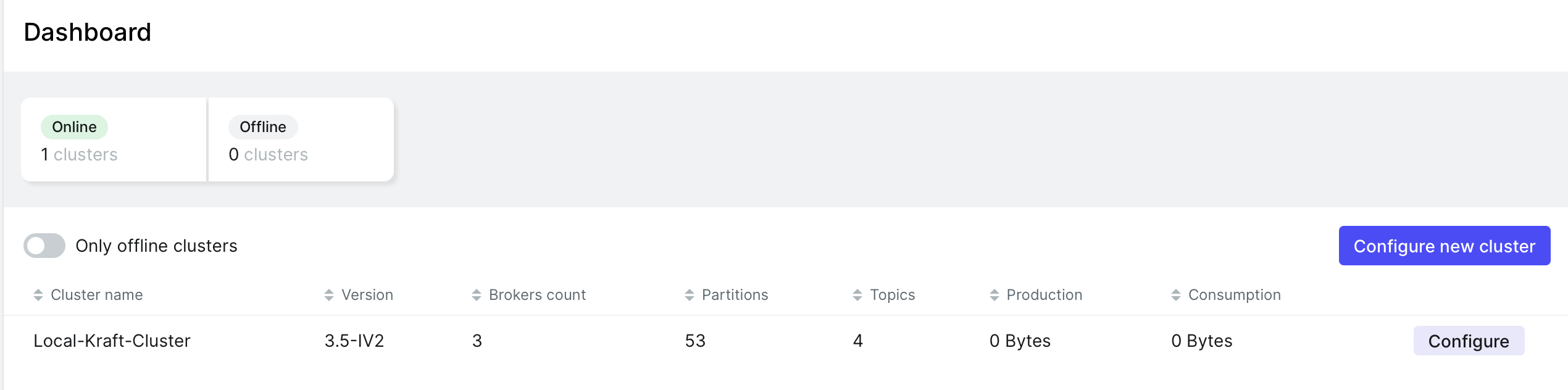

3. 설치 완료 확인 및 kafkaWebUiService 확인







2. Producer 와 Consumer

카프카에는 메세지를 생성해 브로커에 전달하는 producer와, 브로커에 있는 메세지를 읽는 consumer가 존재합니다.

이번 통신에서는, 방문 횟수 증가 요청에 대한 정보를 메세지로 전달할 예정입니다. 그렇기에 project-service가 producer가 되어 메세지를 브로커에 전달하면 region-service가 consumer로써 메세지를 읽어 로직을 처리합니다.



3. Project- Service : Producer 구성



1) gralde 의존성을 추가합니다.

implementation 'org.springframework.kafka:spring-kafka'



2) ProducerConfig를 정의합니다.

@Configuration
public class KafkaProducerConfig {
	@Bean
	public ProducerFactory<String, Object> producerFactory() {
		Map<String, Object> config = new HashMap<>();
		config.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, "localhost:10000");
		config.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
		config.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, JsonSerializer.class);

		return new DefaultKafkaProducerFactory<>(config);
	}

	@Bean
	public KafkaTemplate<String, Object> kafkaTemplate() {
		return new KafkaTemplate<>(producerFactory());
	}
}



현재 카프카 브로커는 10000 ~ 10002 포트를 사용 중입니다.



3) kafka 메세지 전송 코드를 작성합니다.

private final KafkaTemplate<String, Object> kafkaTemplate;

private void addCountVisitRegion(User user, Place place, Review review) {
    if(review.getReviewtype().equals("REVIEW_TYP_02")){
        VisitRegionInfo visitRegionInfo = new VisitRegionInfo(place.getCity(), place.getCityDetail(), user.getUserId());
        kafkaTemplate.send("addVisitRegion", visitRegionInfo);
    }
}



kafka는 토픽으로 메세지를 분류하는데,  "addVisitRegion"라는 토픽으로 방문 횟수 증가 로직에 필요한 정보를 전달합니다.



4. Region- Service : Consumer 구성

1) gralde 의존성을 추가합니다.

implementation 'org.springframework.kafka:spring-kafka'



2)  ConsumerConfig를 정의합니다.

@Configuration
public class KafkaConsumerConfig {

	@Bean
	public ConsumerFactory<String, Object> consumerFactory() {
		Map<String, Object> config = new HashMap<>();
		config.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, "localhost:10000");
		config.put(ConsumerConfig.GROUP_ID_CONFIG, "region_visit");
		config.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
		config.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, JsonSerializer.class);

		return new DefaultKafkaConsumerFactory<>(config);
	}

	@Bean
	public ConcurrentKafkaListenerContainerFactory<String, Object> kafkaListenerContainerFactory() {
		ConcurrentKafkaListenerContainerFactory<String, Object> factory = new ConcurrentKafkaListenerContainerFactory<>();
		factory.setConsumerFactory(consumerFactory());

		return factory;
	}
}



• 해당 consumer는 "region_visit"이라는 consumer 그룹에 속해있습니다.
• consumer는 그룹을 단위로 메세지를 읽을 수 있으며, 하나 이상의 토픽을 구독할 수 있습니다.
• consumer 그룹 내의 컨슈머들은 토픽의 파티션을 서로 나눠서 읽습니다. 따라서 같은 컨슈머 그룹에 속한 컨슈머들은 각 파티션을 독점적으로 처리하여, 한 메시지가 그룹 내에서 중복 처리되지 않도록 보장합니다.
• 서로 다른 consumer 그룹은 동일한 토픽에서 메시지를 읽어도 상관없습니다. 각 그룹은 독립적으로 오프셋을 관리하므로, 같은 메시지를 서로 다른 그룹에서 개별적으로 처리할 수 있습니다.

3) listener 생성

"addVisitiRegion" 토픽 메세지에 대해 region_visit 컨슈머 그룹이 메세지를 읽는 listener를 생성합니다.

메세지를 읽으면 방문 횟수 로직을 증가하는 로직을 실행합니다.

	@KafkaListener(topics = "addVisitRegion", groupId = "region_visit")
	public void addRegionVisitListener(ConsumerRecord data) throws JsonProcessingException {
		VisitRegionInfo visitRegionInfo = objectMapper.readValue((String)data.value(), VisitRegionInfo.class);
		regionService.addCountVisitRegionForDB(visitRegionInfo.city(), visitRegionInfo.cityDetail(), visitRegionInfo.userId());
	}





5. 통신 연결 확인

아래는 연결이 성공적으로 되었을 때 진행되어야 하는 흐름입니다.

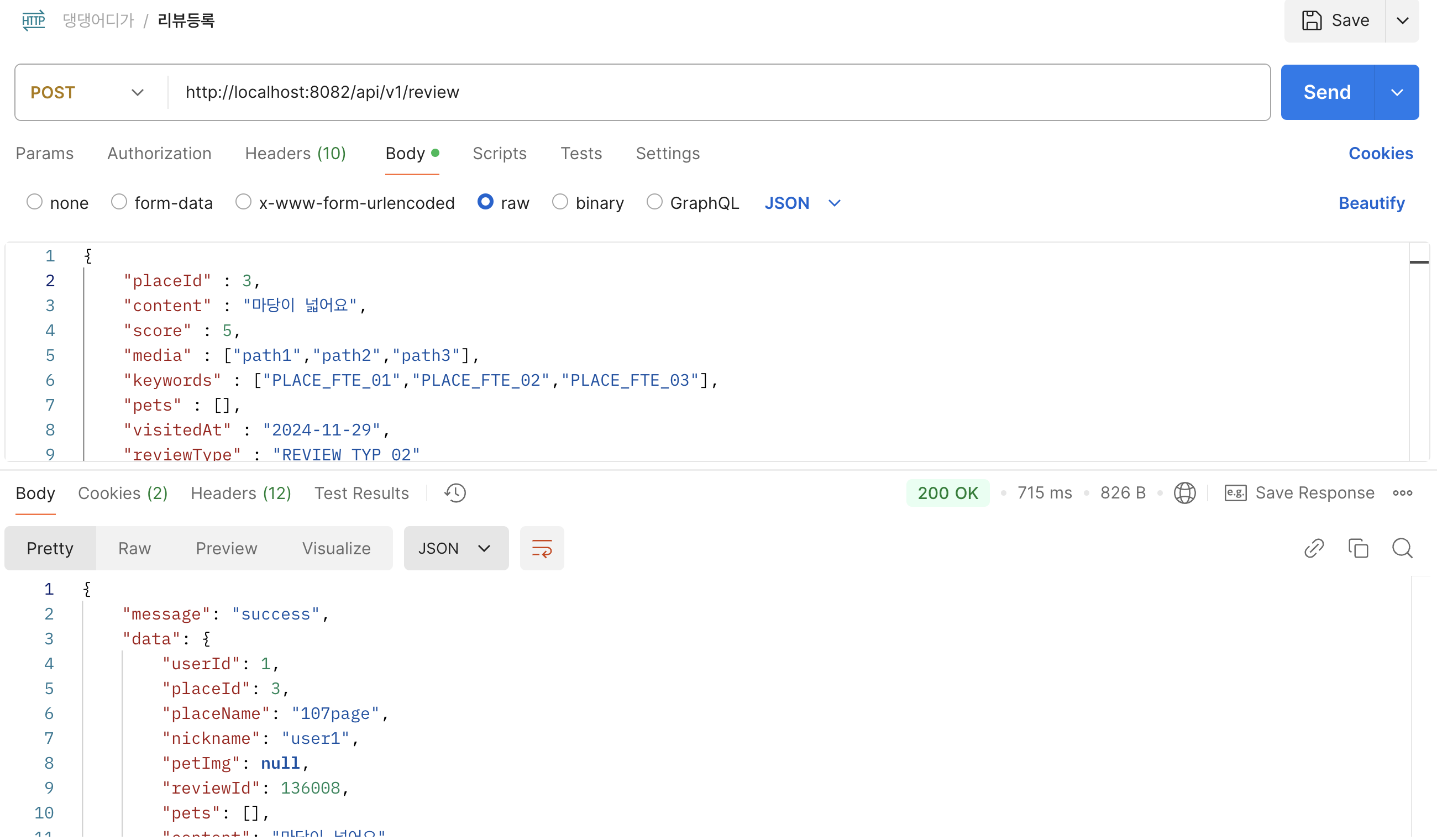

• postman으로 실시간 리뷰 작성 API 요청
• project-service에서 실시간 리뷰 저장, 방문 횟수 증가 로직 요청(카프카)
• region-service에서 요청 메세지를 읽음 , 방문 횟수 증가 로직 실행
• DB 반영



테스트

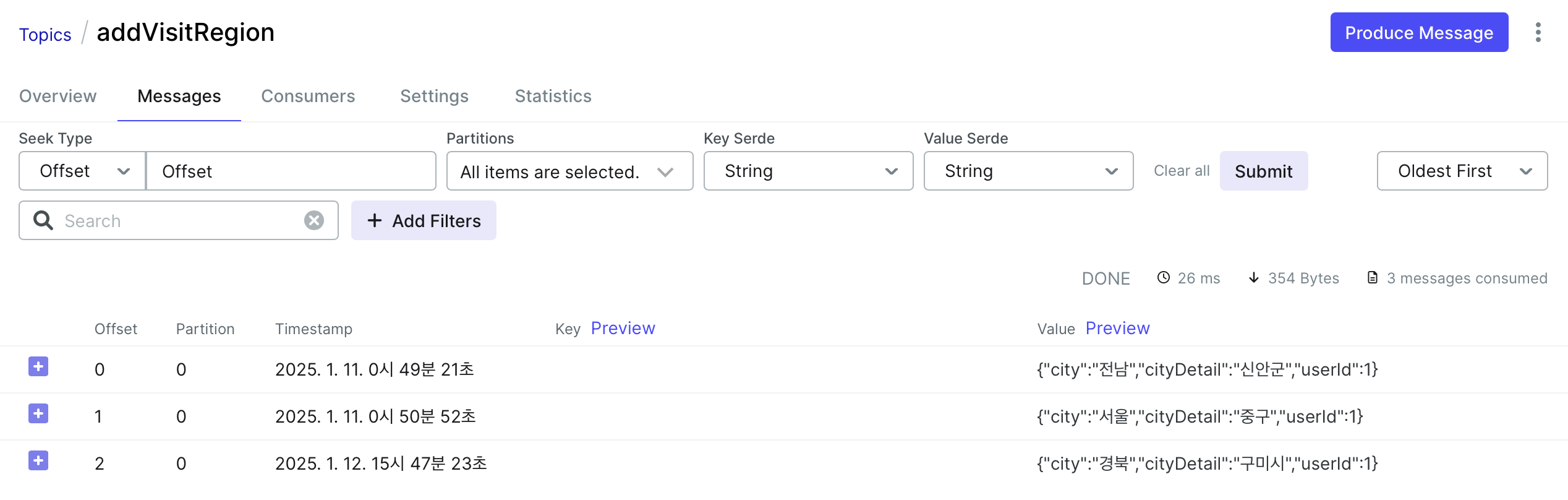

카프카 브로커에 메세지 성공적으로 전달



카프카 컨슈머도 성공적으로 메세지를 읽은 것을 확인할 수 있습니다.

consumer lag가 0임으로, 읽지 않은 메세지가 없음을 알 수 있습니다.

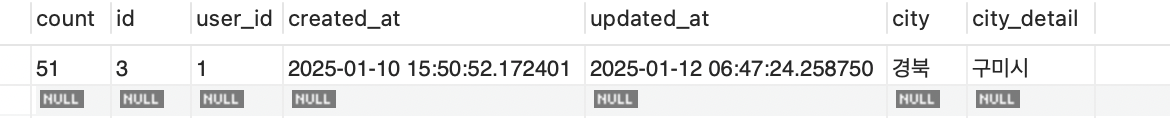

DB에도 유저의 방문 횟수가 증가한 것을 확인할 수 있습니다.



연결 성공
